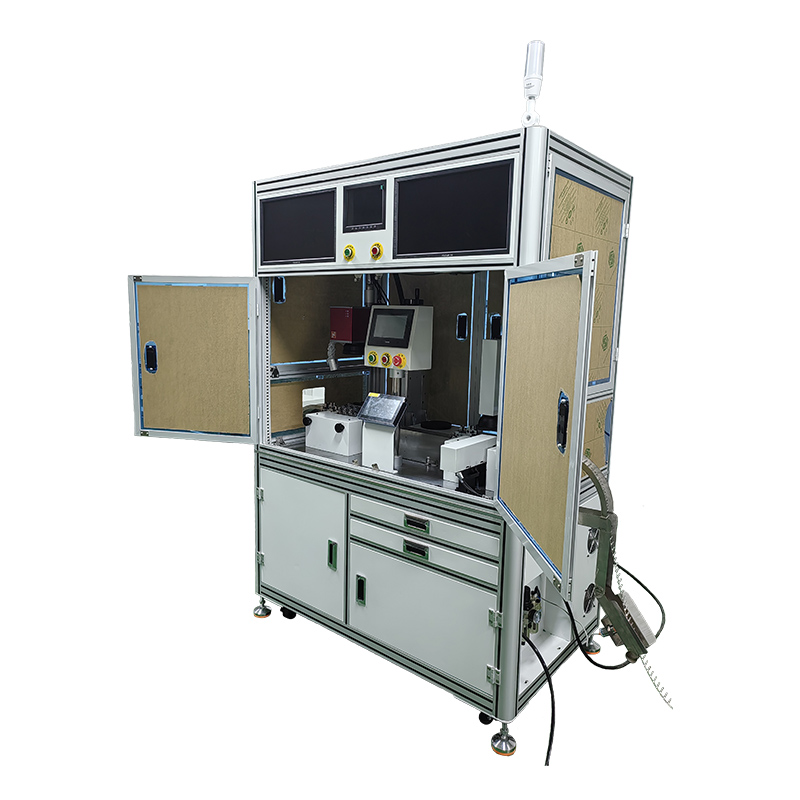

端子激光焊接与检测一体设备

设备介绍：

◆此款设备是集激光焊接和端子尺寸检测一体的定制化设备，汽车端子和光伏端子等都可以兼容，激光焊接是在端子冲压后的缝隙处在去焊接一下，加强牢固度防止端子撑开导致接触不良。此设备也叫模外焊接，就是端子在模具外面焊接。还有一款设备叫模内焊接，就是将焊接出射单元与冲压模具进行集成，达到产品在模具内冲压时同步完成焊接。

产品特点：

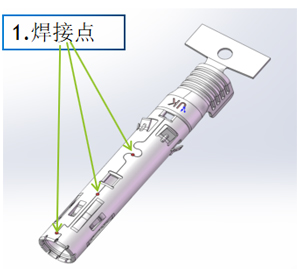

◆采用伺服驱动器，定位精度高，可以同时焊接6个产品，每个产品焊接3个点。

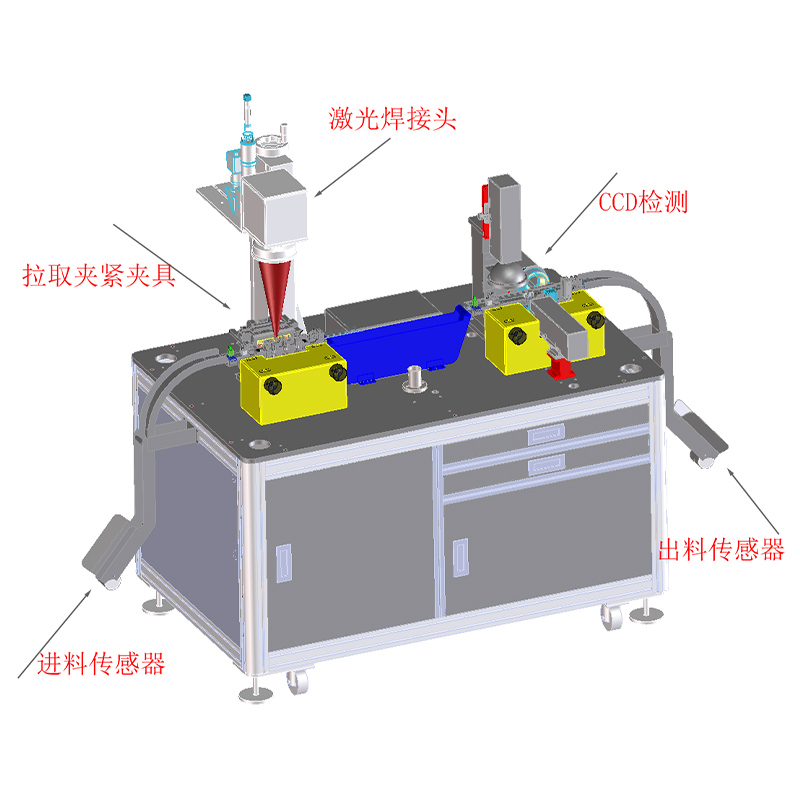

◆设计了拉料和夹紧结构，气缸控制拉料和夹紧在1秒左右，提高生产效率。

◆核心部件激光器采用风冷QCW激光器，基本免维护，使用成本低。

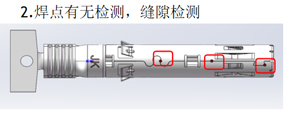

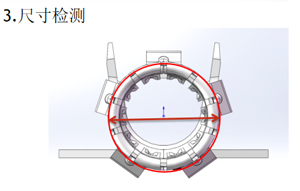

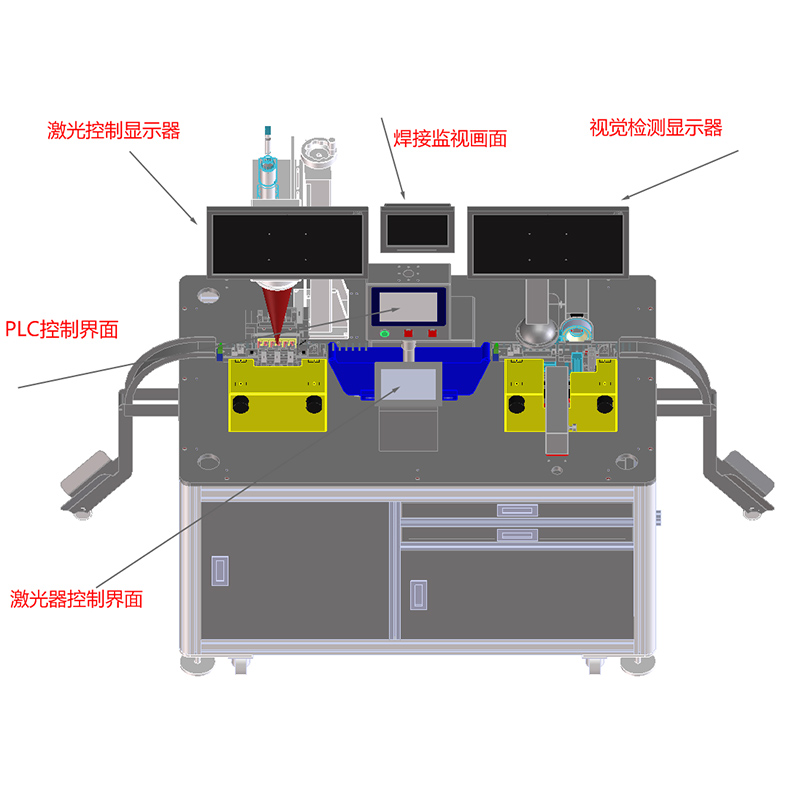

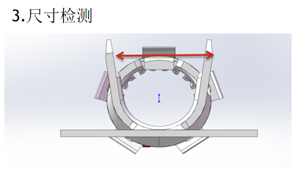

◆焊接后接着就是CCD检测端子尺寸，检测和前面焊接同步进行，这样不影响速度。

◆冲压出来后也可以加一道超声波清洗，保证端子焊接前清洁，易于焊接。

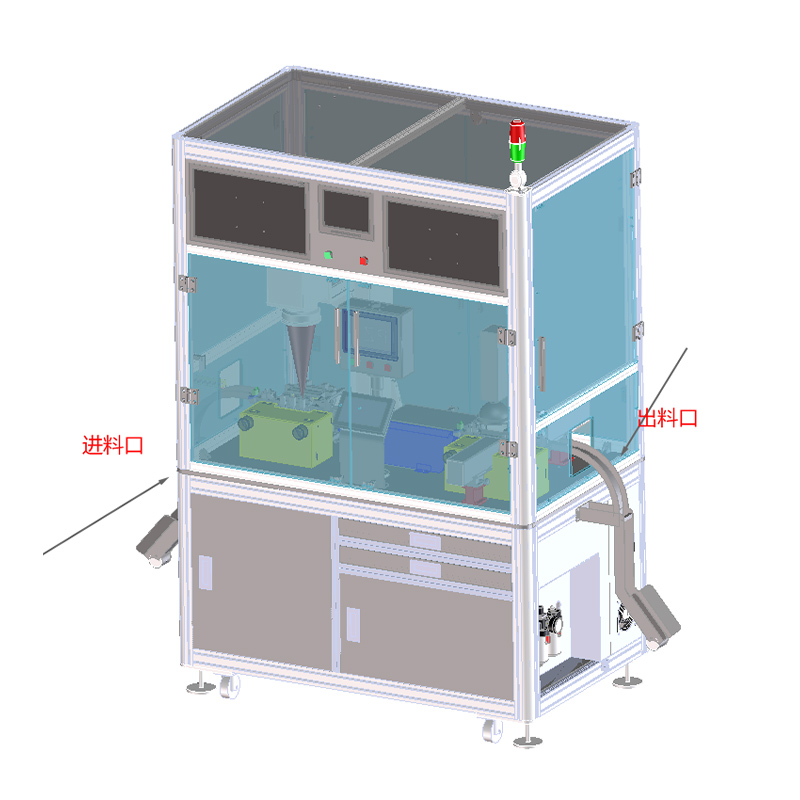

◆冲压到焊接和检测，到后面收料实现全自动，可以大大节约人工成本。

适用范围：

◆电子行业、医疗行业、新能源行业、汽车行业、光伏行业。

设备主要参数：

◆设备尺寸 长宽高1300*80*1900mm，速度每分钟200-300个，激光器功率150-300瓦，良率98%以上。
